AD9250BCPZ-250器件是（ADI）推出的双通道14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。以下是其技术参数：
位数：14
采样率（每秒）：250M
输入数：2
输入类型：差分
数据接口：JESD204B
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：2
架构：管线
参考类型：内部
电压 - 供电，模拟：1.7V ~ 1.9V
电压 - 供电，数字：1.7V ~ 1.9V
特性：同步采样
工作温度：-40°C ~ 85°C
封装/外壳：48-LFCSP
简介
AD9250BCPZ-250是一款双通道14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

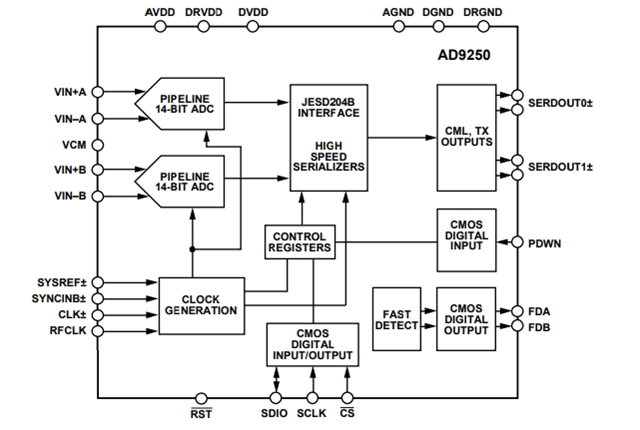

AD9250BCPZ-250的内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC内核具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。
默认情况下，AD9250BCPZ-250的输出数据直接路由至两个JESD204B串行输出通道，这些输出设置为CML电平。四种模式支持M = 1或2（单通道或双通道转换器）与L = 1或2（单通道或双通道）的任意组合。在双通道ADC模式下，数据可以通过两个通道以最高采样速率250 MSPS发送。但是，如果通过一个通道发送数据，则仅支持最高125 MSPS的采样速率。器件提供同步输入（SYNCINB±和SYSREF±）。
需要时，AD9250BCPZ-250灵活的关断选项可以明显降低功耗。每个通道通过专用快速检测引脚支持可编程超量程电平检测。设置与控制编程利用三线式SPI兼容型串行接口来完成。
AD9250BCPZ-250采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
应用领域
• 分集无线电系统
• 多模式数字接收机(3G)
TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
• HFC数字反向路径接收器
• I/Q解调系统
• 智能天线系统
• 电子测试与测量设备
• 雷达接收机
• COMSEC无线电架构
• IED检测/干扰系统
• 通用软件无线电
• 宽带数据应用
