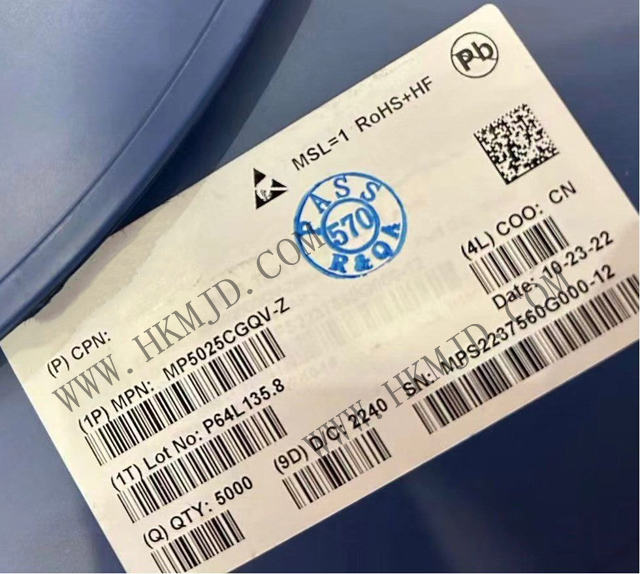

深圳市明佳达电子有限公司 供应 MPS MP5025CGQV 带电流监测功能的热插拔保护器件
深圳市明佳达电子有限公司作为可靠的电子元器件供应商，现供应
MP5025CGQV热插拔保护器件，该器件是一款高性能的电源管理集成电路，专为保护输出端电路免受输入端瞬态影响而设计，同时保护输入免受短路和输出端瞬态干扰。
MP5025CGQV是一款热插拔保护器件，集成了多种保护功能和电流监测能力。该器件采用QFN-22（3mmx5mm）封装，具有16V的工作输入电压范围和高达15A的输出电流能力。
MP5025CGQV内置IMON功能，可产生与功率器件电流成正比的电压（由IMON至地端的电阻设定电流值）。
其极低的导通电阻（3mΩ） 能有效减少功率损耗，提高系统效率。MP5025CGQV主要用于网络设备、服务器、笔记本电脑、磁盘驱动器和PC卡等应用场景。
集成功率FET（导通电阻3mΩ）
输入电压范围4.5V至16V
电流监测精度±3%
短路保护响应时间<200ns
存储温度范围-65°C至155°C
结温150°C
精密电流监测与限流
MP5025CGQV 的一个突出特点是其高精度的电流监测能力。它能够产生一个与通过功率器件的电流成比例的电压信号（IMON），该信号通过一个外部电阻器设定。其电流监控精度在 6A 至 15A 范围内达到 ±3%，为系统提供了可靠的实时电流数据。
MP5025CGQV还提供了可调节的电流限制功能，通过 ISET 引脚与地之间的低功率电阻来设置限流值。这种设计使得设计人员能够灵活地根据系统需求配置过流保护阈值。
快速响应与全面保护
MP5025CGQV 集成了多种保护机制，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）、热关断以及 MOSFET 损坏检测。其短路保护响应时间极快，在检测到短路事件后 200ns 内就能做出反应，有效防止故障扩散。
MP5025CGQV还提供了 Power Good（PG）检测器和 Fault（FLTB）指示功能，方便系统监控和故障诊断。此外，它还具有输入到输出短路检测和可编程的 LOADEN 消隐时间功能，进一步增强了系统的可靠性。
软启动与控制
MP5025CGQV 通过外部软启动电容器控制启动期间的电压压摆率，从而有效限制浪涌电流。内部电荷泵负责驱动功率器件的栅极，确保低导通电阻的功率 FET 能够高效接通。
MP5025CGQV在启动期间通过限制输出端的压摆率来限制浪涌电流，这个压摆率由SS引脚上的外部电容器控制。
输出端的最大负载通过检测FET拓扑结构进行限流，电流限制的大小由ISET到地的低功率电阻控制。内部电荷泵驱动功率器件的栅极，使导通电阻极低（3mΩ）的功率FET接通。
MP5025CGQV还包括一个IMON选项，可产生与通过功率器件的电流成比例的电压，这个电流由IMON到接地的电阻设定。其全面的保护功能包括电流限制、热关断、MOSFET损坏检测、过压保护（OVP）和欠压保护（UVP）。
MP5025CGQV广泛应用于需要热插拔功能和电路保护的场合：
热插拔设备：支持设备在不断电的情况下更换组件，提高系统可用性。
服务器和网络设备：保护关键基础设施免受电源异常影响，确保持续稳定运行。
数据存储系统：如磁盘驱动器阵列，防止热插拔过程中产生的瞬态电流损坏设备。
笔记本电脑和PC卡：为便携式设备提供可靠的电源管理和保护。
