AD9528BCPZ是（ADI）推出的一款JESD204B/JESD204C时钟发生器 ，采用 LFCSP-72 封装，支持多器件同步。其技术参数如下：
PLL：带旁路
输入：CMOS，HSTL，LVDS
输出：HSTL，LVDS
电路数：1
比率 - 输入:输出：2：14
差分 - 输入:输出：是/是
频率 - 最大值：1.25GHz
分频器/倍频器：是/无
电压 - 供电：3.135V ~ 3.465V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
器件封装：72-LFCSP-VQ（10x10）
简介

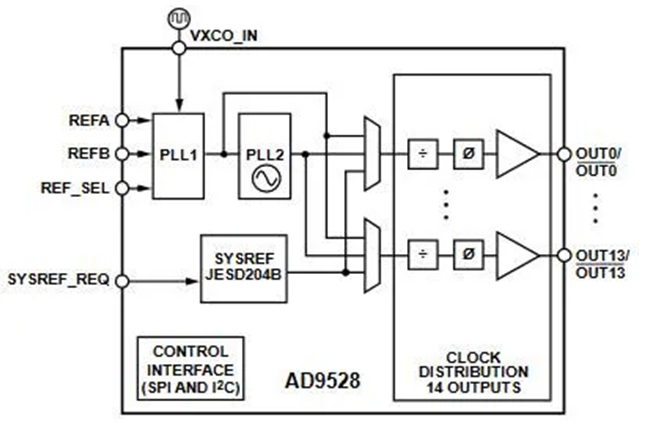

AD9528BCPZ是一款双级PLL，集成JESD204B/JESD204C SYSREF发生器，可用于多器件同步。第一级锁相环(PLL) (PLL1)通过减少系统时钟的抖动，从而实现输入基准电压调理。第二级PLL (PLL2)提供高频时钟，可实现来自时钟输出驱动器的较低积分抖动以及较低宽带噪声。外部VCXO提供PLL2所需的低噪声基准电压，以满足苛刻的相位噪声和抖动要求，实现可以接受的性能。片内VCO的调谐频率范围为3.450 GHz至4.025 GHz。集成的SYSREF发生器输出单次、N次或连续信号，并与PLL1和PLL2输出同步，以便对齐多个器件的时间。
AD9528BCPZ产生最高频率为1.25 GHz的六路输出（输出0至输出3、输出12和输出13），以及最大频率高达1 GHz的八路输出。每一路输出均可配置为直接从PLL1、PLL2或内部SYSREF发生器输出。14路输出通道的每一路都包含一个带数字相位粗调功能的分频器，以及一个模拟微调相位延迟模块，允许全部14路输出具有时序对齐的高度灵活性。AD9528BCPZ还可用作灵活的双通道输入缓冲器，以便实现14路器件时钟和/或SYSREF信号的分配。启动时，AD9528BCPZ直接向输出12和输出13发送VCXO信号，用作启动就绪时钟。
AD9528BCPZ时钟发生器特征
14路输出，可配置为HSTL或LVDS
最大输出频率
6路输出高达1.25 GHz
8路输出高达1 GHz
取决于压控晶体振荡器(VCXO)频率精度（启动频率精度：<±100 ppm）
每路输出均提供专用的8位分频器
粗调延迟： 63个步长为RF VCO分频器输出频率一半的步进，不受抖动影响
微调延迟： 15个步进，分辨率为31 ps
典型输出间偏斜： 20 ps
针对奇数分频器设置提供占空比校正
输出12和输出13，上电时VCXO输出
绝对输出抖动： <160 fS（122.88 MHz时）
12 kHz至20 MHz积分范围
数字锁频检测
SPI和I2C兼容型串行控制端口
双PLL架构
PLL1
利用外部VCXO实现参考输入时钟清零
鉴相器速率：最高110 MHz
冗余参考输入
自动和手动参考切换模式
恢复式和非恢复式切换
保持模式支持参考丢失检测
VCXO提供的低噪声LVDS/HSTL输出可用于射频/中频(RF/IF)频率合成器
PLL2
鉴相器速率：最高275 MHz
集成低噪声VCO
典型应用
高性能无线收发器
LTE和多载波GSM基站
无线和宽带基础设施
医疗仪器
为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟；支持JESD204B/JESD204C
低抖动、低相位噪声时钟分配
自动测试设备(ATE)和高性能仪器仪表
