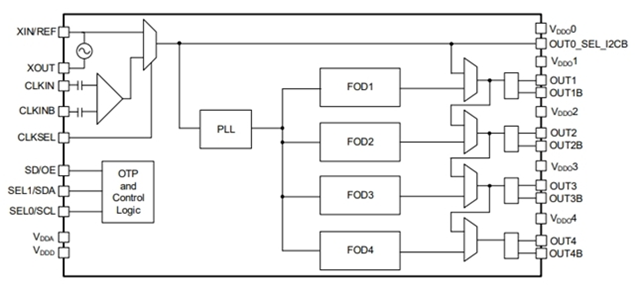

5P49V60B000NLG2是一个可编程时钟发生器，用于汽车应用。配置可以存储在片上一次性可编程(OTP)存储器中，或者使用I 2 C接口进行更改。这是Renesas的第六代可编程时钟技术(VersaClock 6E)。以下是其核心特性与功能：
▪ 灵活的 1.8V、2.5V 或 3.3V 电源轨
▪ 高性能、低相位噪声 PLL，输出端< 0.5ps RMS 典型相位抖动
▪ 四组内部 OTP 存储器
• 系统内或工厂可编程
• 两个可选引脚可通过处理器 GPIO 或自举连接
▪ I2C 串行编程接口
• 0xD0或0xD4 I2C 地址选项允许在同一系统中配置多个设备
▪ LVCMOS 参考时钟输出
▪ 四个通用输出对可单独配置：
• 鉴别（LVPECL、LVDS 或 HCSL）
• 两个 LVCMOS 同相或 180 度异相
• I/O VDD 可以混合和匹配，支持 1.8V（LVDS 和 LVCMOS）、2.5V 或 3.3V
▪ 输出频率范围：
• 单端时钟输出：1MHz 至 200MHz
• 差分时钟输出：1MHz 至 350MHz
▪ 带手动切换的冗余时钟输入
▪ 可编程输出使能或掉电模式
▪ 4.0 × 4.0 mm 24-VFQFPN 可润湿侧翼封装
详情
5P49V60B000NLG2是瑞萨电子第六代商用可编程时钟发生器 （VersaClock 6E），支持汽车应用。5P49V60B 采用质量管理 （QM） 技术，具有以下特点：
▪ AEC-Q100 2 级（-40°C 至 105°C）
▪ IATF 16949
▪ PPAP 支持
5P49V60B000NLG2配置可以存储在片上一次性可编程 （OTP） 存储器中或从 I2C 接口加载。两个选择引脚允许使用处理器 GPIO 或引导来访问多达四种不同的配置。不同的选择可用于不同的作模式（全功能、部分功能、部分断电）、区域标准（美国、日本、欧洲）或系统生产裕度测试。频率由单个参考时钟生成。参考时钟可以来自两个冗余时钟输入之一。无毛刺手动切换功能允许在正常作期间选择任一时钟。
技术指标
相位抖动：<0.5ps RMS，满足 PCIe Gen 3 、 USB 3.0 及1G/10G以太网等高精度需求。
工作温度：-40°C至+85°C，封装尺寸仅为4mm×4mm。
应用场景
5P49V60B000NLG2时钟发生器主要应用于汽车信息娱乐系统、仪表盘系统、 PCI Express （Gen 1-4）、音频/视频处理及车载网络等领域，支持区域标准（美国、日本、欧洲）和生产裕度测试模式。
