TDK扩展超低钳位电压TVS二极管产品线以满足消费电子的高速接口应用

 TDK株式会社（东京证券交易所代码：6762）再次扩展其超低钳位电压TVS二极管产品线，在专为消费电子的快速接口定制设计的SD0201系列增添三款新品。这些TVS二极管结构紧凑，广泛用于为智能手机、笔记本电脑、平板电脑、可穿戴设备以及网络通信设备中的USB Type-C、HDMI、DisplayPort和Thunderbolt接口提供过电压保护。

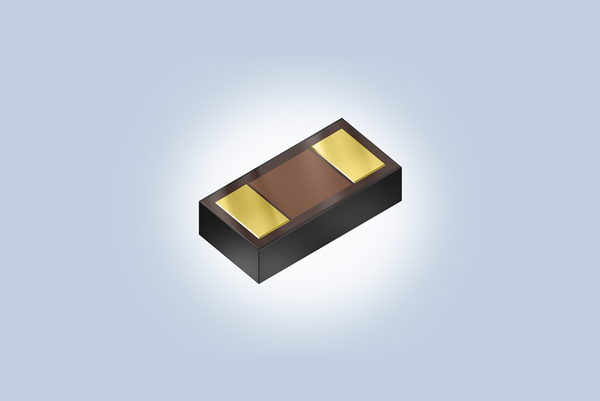

所有元件均采用节省空间的 0201芯片级封装 (CSP)，尺寸仅为0.58 x 0.28 x 0.15 mm（长x宽x高），非常适合空间狭窄的应用场合。新增元件有±1 V、±2 V和±3.6 V三种工作电压可供选择，能有效防护敏感电路免受静电放电 (ESD) 及瞬态浪涌干扰。它们符合IEC 61000-4-2标准，具备高达±15 kV的ESD放电耐受能力，并可耐受高达7 A的冲击电流，具体视型号而定。其对称结构可实现双向保护，可实现灵活的PCB板布线；另超小漏电流和低至0.16 Ω的动态电阻则有助于提升系统的能效。

各型号的元件具有不同的直流工作电压和寄生电容，比如SD0201SL-S1-ULC101（订购代码为B74121U1036M060）的工作电压为±3.6 V，寄生电容为0.65 pF；SD0201-S2-ULC105（订购代码为B74121U1020M060）的工作电压为±2 V，寄生电容为0.7 pF；SD0201SL-S1-ULC104（订购代码为B74121U2010M060）的工作电压为±1 V，寄生电容为0.15 pF。

TDK新推出的超低钳位电压的TVS二极管旨在满足当前及未来消费电子设备上高速接口的保护需求，助力提升电路可靠性，保护敏感器件免受有害瞬态干扰。

特性和应用

主要应用

智能手机、笔记本电脑、平板电脑、可穿戴设备、网络通信设备及其它空间狭小的便携式设备的高速接口

主要特点和优势

可为一路高速I/O通道提供双向ESD保护

ESD耐受能力高达±15 kV

超低钳位电压

低寄生电容

超小漏电流

0201芯片级封装 (0.58 x 0.28 mm)，高度仅0.15 mm

关键数据

关键数据

如需了解该产品的更多信息，请访问www.tdk-electronics.tdk.cn/zh/tvs
