明佳达一站式供应STMicroelectronics TSC1214IST功率监测器模拟前端（AFE），支持±80 mV量程
描述
TSC1214IST是一款数字电流、电压和温度监控模拟前端 (AFE)，用于监控低压电源。TSC1214IST采用双监控路径设计，其中电流检测基于14位ADC，电压或温度监测基于11位ADC。该器件可通过I²C接口进行编程。
TSC1214IST采用MiniSO8塑料封装，可在-40 °C至+85 °C的环境温度范围下工作。
主要功能
14位电流检测ADC，TSC1214IST支持±80 mV量程
用于电压和温度的11位ADC
电源电压范围：2.7 V至4.5 V
支持低端和双向电流检测
内部晶片温度监测
I²C数字接口，用于设备控制
内部32768 Hz时基
工作温度范围（自然通风）：-40 °C至+85 °C
主要规格
产品：TSC1214IST
位数：11，14
通道数：1
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
安装类型：表面贴装型
封装/外壳：8-MiniSO
典型应用
TSC1214IST主要应用于电池管理、电源分配系统及需要高精度电流/电压监控的工业控制领域。

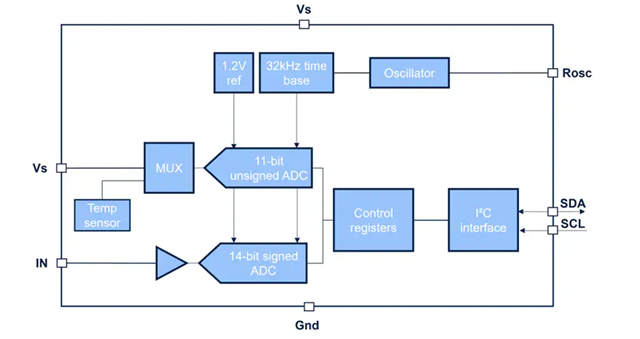

TSC1214IST 内部框图
