详情
ADAQ4216BBCZ是一款 μModule® 精密数据采集 (DAQ) 信号链解决方案，可将元件选择、优化和布局等信号链等设计难题从设计人员转移到套件，从而缩短精密测量系统的开发周期。ADAQ4216BBCZ保证最大±3ppm INL 且 16 位无失码，在 −40°C 至 +105°C 范围内实现无与伦比的精度。
ADAQ4216BBCZ采用系统级封装 (SIP) 技术，将数据采集解决方案所需的常见信号处理模块集成在一个小型 14mm × 9mm、0.8mm 间距、178 球 CSP_BGA 封装中。

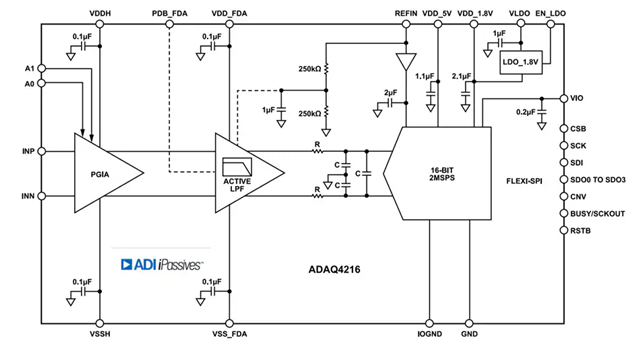

ADAQ4216BBCZ集成了以下功能：
低噪声、高带宽可编程增益仪表放大器 (PGIA)。
二阶抗混叠滤波器。
低噪声、低失真、高带宽模数转换器 (ADC) 驱动器。
高精度 16 位、2MSPS 逐次逼近寄存器 (SAR) ADC。
1.8V 低压差 (LDO) 稳压器。
性能至关重要的被动元件。
ADAQ4216BBCZ主要功能：
高性能
吞吐量：2MSPS，无延迟
INL：在 −40 °C 至 105 °C 范围内，最大值为 ±3 ppm
总系统动态范围：123dB（典型值）
SNR：97.5dBFS 典型值，THD：−122dBc（典型值）
失调误差漂移：+5.05μV/°C（最大值）
增益误差漂移：+1.17ppm/°C（最大值）
易于使用的功能降低了系统复杂性
二阶、270kHz 抗混叠滤波器
高阻抗 PGIA 增益选项：1/3, 5/9, 20/9, 20/3
灵活的外部基准电压：4.096V 或 5V
差分输入电压范围，±REFIN/增益：±15V、±9V、±2.25V、±0.75V
宽输入共模电压范围：−8V 至 +10V
低输入偏置电流：−30pA（典型值）
高密度解决方案减少系统的尺寸
14mm x 9mm、0.8 mm 间距、178 球 CSP BGA
与同等的分立解决方案相比，尺寸减少 4 倍
具有内部 VCM 生成的板载基准电压源缓冲区
总功率耗散：2MSPS 时典型值为 445mW
Flexi-SPI 数字接口
1、2 或 4 个 SDO 通道允许较慢的 SCK
回声时钟模式简化了数字隔离器的使用
兼容 1.2V 至 1.8V 逻辑
PGIA 增益控制（A0、A1）接口
将样本分辨率扩展至 30 位
超量程和同步位
ADAQ4216BBCZ 典型应用场景：
自动测试设备
机器自动化
过程控制
医疗和工业仪器仪表
数字控制回路
