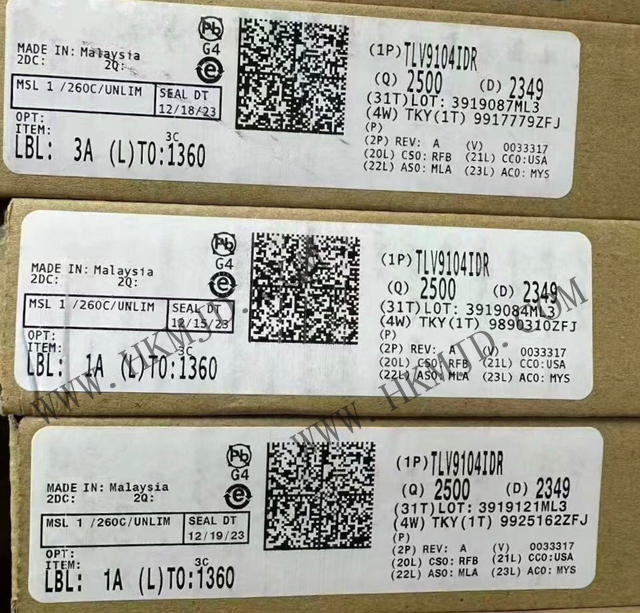

深圳市明佳达电子有限公司——长期供应TI（TLV9104IDR）16V、1.1MHz 四通道低功耗运算放大器
德州仪器（TI）的 TLV9104IDR 是一款面向现代嵌入式系统与便携设备优化的高性能四通道运算放大器，在空间受限、功耗敏感的多通道应用中表现出色。
一、 TLV9104IDR 产品描述
TLV9104IDR 将四个独立的高性能运算放大器集成在一个紧凑的 SOIC-14 封装中。它基于 TI 先进的 CMOS 工艺，实现了超低静态功耗（每通道仅 75µA）与宽电源电压范围（高达 16V）的完美结合。该器件提供轨到轨输入和输出能力，使其在单电源或双电源系统中都能最大化信号动态范围。其设计注重在低功耗下保持良好的精度（低 Vos, 低 Ib）、足够的带宽（1.1MHz）和稳定性（单位增益稳定），并具备出色的电磁干扰（EMI）抑制能力。
| 参数类别 |
关键参数 |
数值/特性 |
| 架构与通道 |
类型 |
CMOS 四通道运算放大器 |
| 供电特性 |
电源电压范围 (Vs) |
±1.35V 至 ±8V 或 2.7V 至 16V (单电源) |
| 功耗表现 |
静态电流 (每通道, 典型值) |
75µA |
| 速度与带宽 |
增益带宽积 (GBW) |
1.1MHz (典型值) |
| 压摆率 |
压摆率 (SR) |
0.6V/µs (典型值) |
| 精度性能 |
输入失调电压 (Vos) |
0.5mV (最大值, 25°C, RRIO 型号) |
| |
输入偏置电流 (Ib) |
0.2pA (典型值) |
| 输入/输出能力 |
输入电压范围 |
轨到轨输入 (RRI) |
| |
输出电压范围 |
轨到轨输出 (RRO) (在负载 RL=10kΩ 时) |
| 集成与保护 |
EMI 抑制性能 (RF 整流误差) |
优异 |
| |
单位增益稳定性 |
是 |
| 封装与可靠性 |
封装 |
SOIC-14 |
| |
工作温度范围 |
-40°C 至 +125°C |
| |
|
符合 AEC-Q100 Grade 1 标准 |
三、 TLV9104IDR 核心产品特性
四通道集成： 单芯片集成 4 个独立运放，显著减少 PCB 面积占用和系统物料成本，简化布局布线。
超低功耗： 每通道仅 75µA 的静态电流是电池供电和便携式设备的理想选择，大幅延长设备运行时间。
宽电源电压范围 (16V)： 兼容从标准 3.3V、5V 系统到更高电压（如 12V、15V）的工业应用，提供设计灵活性。
轨到轨输入/输出 (RRIO)：
输入 RRI： 输入信号可接近甚至达到电源轨（通常达到地轨以下 100mV 和正轨以上 100mV 以内），方便处理接近电源电压的信号。
输出 RRO： 在适度负载下，输出电压可摆动至接近电源轨（通常在轨的数十毫伏范围内），提供最大输出信号幅度。
中速带宽 (1.1MHz)： 1.1MHz 的增益带宽积使其非常适合处理传感器信号（温度、压力、光）、音频信号、中低速数据采集、有源滤波器和控制环路等应用。
高精度：
低输入失调电压 (0.5mV max) 减少直流误差。
极低的输入偏置电流 (0.2pA typ) 使其与高阻抗传感器（如光电二极管、pH 电极）接口时误差极小。
增强的 EMI 抗扰度： 内部设计能有效抑制射频干扰，降低外部噪声（如来自手机、WiFi）对运放输出的影响，提升系统在复杂电磁环境中的可靠性。
工业级可靠性与汽车认证： 宽工作温度范围 (-40°C 至 +125°C) 和符合 AEC-Q100 Grade 1 标准，确保其在工业自动化、汽车电子等严苛环境下稳定工作。
单位增益稳定： 无需外部补偿即可在单位增益配置下稳定工作，简化电路设计。
四、 典型应用领域
TLV9104IDR 凭借其多通道、低功耗、宽电压和 RRIO 特性，广泛应用于需要节省空间和功耗的场合：
多通道传感器信号调理： 温度传感器 (RTD, 热电偶)、压力传感器、光电传感器、电流检测、应变计桥式放大器的前置放大和缓冲。
便携式与电池供电设备： 医疗手持设备（监护仪、血糖仪）、便携式仪表、智能传感器节点、无线物联网设备、消费电子产品（耳机、便携音箱中的辅助电路）。
工业自动化与控制： PLC 模块 I/O 接口、过程控制仪表、电机控制环路、数据采集系统 (DAQ) 中的模拟前端。
电源管理： 电压监控、基准缓冲、电源控制环路中的误差放大器。
有源滤波器： 低通、高通、带通滤波器（尤其多阶滤波器需要多个运放时）。
音频信号处理： 麦克风前置放大器、耳机驱动器（辅助通道）、简单的混音或均衡电路。
汽车电子： 车身控制模块、传感器接口、信息娱乐系统（辅助音频处理）、电池管理系统（BMS）中的信号调理（符合 AEC-Q100）。
TI TLV9104IDR 是一款在空间、功耗与性能之间取得卓越平衡 的四通道运算放大器。其 16V 宽电源、1.1MHz 带宽、轨到轨输入/输出能力 以及 每通道仅 75µA 的超低静态电流，使其成为多通道传感器接口、便携式设备、工业控制系统和汽车电子应用中信号调理与放大的理想解决方案。
