MAX16927AGTM是一款高度集成的TFT-LCD电源转换器，用于汽车应用。它主要具备以下特点：
4.5V至16V (IN3)或3V至5.5V (INA)工作电压范围
16V输入、2A buck转换器用作TFT偏置电源和/或为其它外围电路提供3.3V供电
灵活配置，可提供一路大功率正压输出(18V/200mA)或者是一路正压输出(18V/100mA)和一路负压输出(-12V/100mA)
一路正压栅极电压转换器
一路负压栅极电压控制器
DAC控制的VCOM缓冲器，具有±1V偏压
高频工作
2.1MHz (buck转换器)
1.2MHz (boost和cuk转换器)
转换器可异相工作，以降低EMI，
外部控制扩频开关工作，用于boost和cuk转换器
单机模式和SPI控制模式下提供灵活的时序控制
真关断boost转换器
低电流关断模式(< 10μA)
SPI控制接口
内部软启动
高温关断
-40°C至+105°C工作温度范围
通过AEC-Q100认证
简介

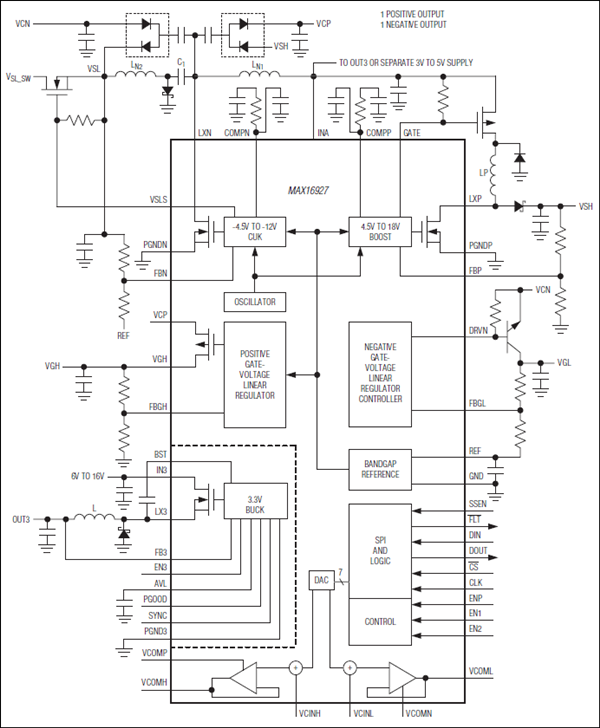

MAX16927AGTM集成了一路buck转换器、一路boost转换器、一路cuk转换器、两个栅极电压控制器和两个VCOM缓冲器，其中一个支持负压输出。MAX16927AGTM工作在4.5V至16V电压范围，非常适合汽车应用中的TFT-LCD供电。另外，MAX16927AGTM也可工作在3V至5.5V电源。
MAX16927AGTM通过内部SPI接口进行控制和诊断，SPI接口通过内部7位DAC调节VCOM缓冲器输出，调整范围为±1V。可通过SPI接口或三个预置单机模式之一控制上电和关断顺序。
MAX16927AGTM优化工作在超低EMI，采用扩频技术抑制峰值干扰。Buck转换器始终工作在扩频模式，boost和cuk转换器则通过外部输入(SSEN)使能扩频模式。Boost和cuk转换器可以采用180度错相工作，进一步降低EMI。
此外，MAX16927AGTM包括nMOS开关控制输出，灵活调整负压VSL输出顺序；器件还包括一个pMOS开关驱动，实现真关断(True Shutdown™) boost转换器。
MAX16927AGTM提供48引脚、带裸焊盘的TQFN封装，工作在-40°C至+105°C工作温度范围。
目标应用
汽车中心显示器
汽车仪表盘
汽车导航系统
MAX16927AGTM的性能参数如下：
电流 - 供电：10µA
电压 - 供电：4.5V ~ 16V
工作温度：-40°C ~ 105°C（TA）
等级：汽车级
资质：AEC-Q100
安装类型：表面贴装型
封装/外壳：48-WFQFN
