深圳市明佳达电子供应及回收——具有 5MHz 至 3000MHz 的 F2971NCGK8：75ohm SP2T 吸收式射频开关，带RFC端接
介绍

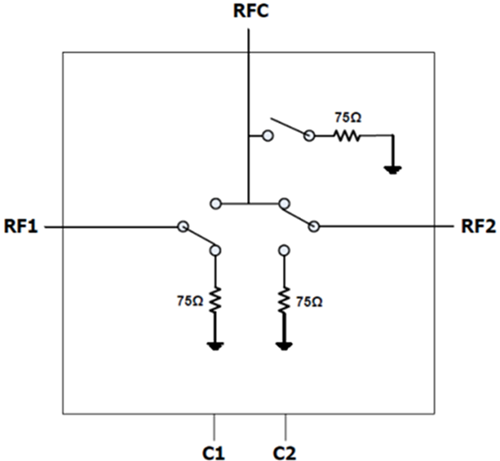

F2971NCGK8是一款坚固耐用、低插入损耗的 75Ω SP2T（SPDT） 吸收式射频开关，专为各种 CATV 和宽带射频应用而设计。该器件覆盖 5MHz 至 3000MHz 的宽频率范围。除了具有出色的线性度和隔离性能外，F2971NCGK8还为隔离的 RF 端口提供 75Ω 端接。F2971NCGK8在 RF 公共端口上具有一个内部开关的终端电阻。
产品优势
F2971NCGK8提供宽带射频性能，以支持 CATV 市场，以及高功率处理和高隔离度。
- 低插入损耗
- 高隔离
- 出色的线性度
- 扩展温度：-40°C 至 105°C
主要特征
- 低插入损耗：1200MHz 时为 0.31dB
- 高隔离度：1200MHz 时为 71dB（RF1/RF2 到 RFC）
- 高 IIP3：67dBm （在 5MHz）
- 工作温度：-40°C 至 105°C
- 4mm x 4mm、20 引脚 LQFN 封装
典型应用
有线电视/宽带应用
头端
光纤/HFC 分配节点
分配放大器
开关矩阵
DTV 调谐器输入选择
DVR/PVR/机顶盒
有线电视测试设备
此外，F2971NCGK8还具备以下性能参数
射频类型：CATV
拓扑：吸收
电路：SPDT
频率范围：5MHz ~ 3GHz
隔离：57dB
插损：0.64dB
测试频率：3GHz
P1dB：32dBm
IIP3：75dBm
特性：-
阻抗：75 欧姆
电压 - 供电：2.7V ~ 3.6V
工作温度：-40°C ~ 105°C
安装类型：表面贴装型
封装/外壳：20-WFQFN
