ADP2230ACPZ是（ADI）推出的一款双通道、2 MHZ、800 mA、同步低静态电流降压调节器。以下是其核心特性：
输入电压范围：2.3 V 至 6.5 V
固定和可调输出电压选项
固定输出电压对选项：1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V
可调输出电压范围：0.8 V 至 6 V
最小保证连续输出电流：800 mA
效率高达 94%
两个电源通道的低静态电流为 15 μA
保存模式 （PSM）
低关断电流：0.1 μA（典型值）
100% 占空比，实现低压差作
SYNC 引脚开关频率选项
2 MHz 固定脉宽调制 （PWM） 模式
2 MHz PSM/PWM 自动转换模式
1.5 MHz 至 2.5 MHz 的外部时钟同步
为每个输出启用具有精度阈值的输入
180° 相移 PWM 输出，可实现最小的 VIN 纹波
限流和热关断（TSD）保护
快速输出放电（QOD）
10引脚、3 mm × 3 mm × 0.75 mm LFCSP封装
概述

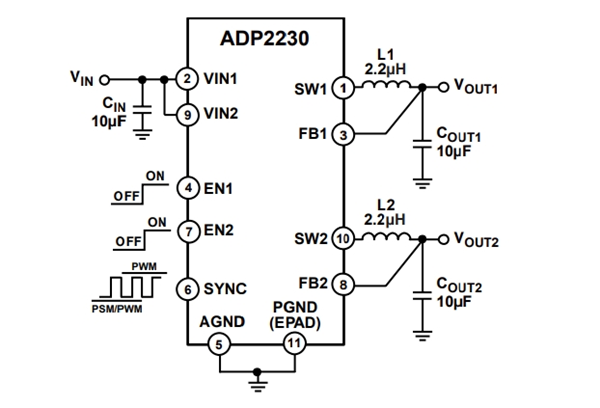

ADP2230ACPZ是一款集成两个高效率、低静态电流、800 mA、降压型DC-DC转换器，采用小型10引脚3 mm × 3 mm LFCSP封装。整个解决方案仅需五个小型外部元件。当ADP2230ACPZ使用三个0603电容和两个2 mm × 2 mm电感时，解决方案总面积约为48 mm2，是满足各种便携式应用需求的最小尺寸方案。
ADP2230ACPZ降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。为减少输入电流纹波，降压输出以错相方式工作。为确保便携式应用的电池使用寿命最长，ADP2230ACPZ提供变频省电模式，在小负载条件下可降低开关频率。
在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 μA。ADP2230ACPZ采用2.3 V至6.5 V输入电压工作，允许使用多个碱性电池、NiMH电池、锂电池或其他标准电源为其供电。
ADP2230ACPZ提供多种选择来设置工作频率。为实现轻载效率较大化，ADP2230ACPZ在PSM模式下能以更低的开关频率工作，并随着负载增加而自动切换到PWM模式。当噪声比效率更为重要时，可强制ADP2230采用仅PWM工作模式(2 MHz)。ADP2230ACPZ还可通过SYNC引脚与1.5 MHz至2.5 MHz外部时钟同步。使用外部时钟同步控制时，两个降压输出与所施加的时钟信号同相。
ADP2230ACPZ内置功率开关、同步整流器和补偿元件，可较大程度减少外部器件数量并提高效率。其他重要保护特性包括：欠压闭锁，用来防止电池深度放电；内部软启动，用来防止启动时的输入电流过冲；以及集成式、开关电阻型QOD功能，用于器件禁用时的输出自动放电。短路保护和热过载保护电路可以防止器件在不利条件下受损。
应用场景
便携式和电池供电设备
自动抄表器(WSN)
POS设备和交易处理设备
移动电话
数码相机和音频设备
医疗仪器
中幅平板电脑
性能参数
产品：ADP2230ACPZ
功能：降压
输出配置：正
拓扑：降压
输出类型：可调式
输出数：2
电压 - 输入（最小值）：2.3V
电压 - 输入（最大值）：6.5V
电压 - 输出（最小值/固定）：0.8V
电压 - 输出（最大值）：6V
电流 - 输出：800mA
频率 - 开关：2MHz
同步整流器：是
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：10-LFCSP
