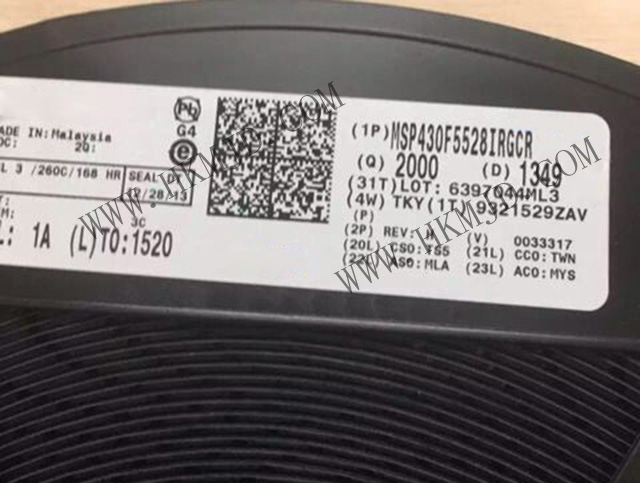

介绍 TI MSP430F5528IRGCR 16位微控制器
—— 具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU
说明
MSP430F5528IRGCR是一款超低功耗16位微控制器，可广泛应用于各种应用。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。MSP430F5528IRGCR微控制器具有一个强大的 16 位精简指令集 (RISC) CPU，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器 (DCO) 可使器件在 3.5µs（典型值）内从低功耗模式唤醒至激活模式。
MSP430F5528IRGCR微控制器具有支持 USB 2.0 的集成 USB 和 PHY、4 个 16 位计时器、1 个高性能 12 位模数转换器 (ADC)、2 个 USCI、1 个硬件乘法器、DMA、1 个带有警报功能的 RTC 模块和 47 个 I/O 引脚。其典型应用包括需要与多种 USB 主机连接的模拟和数字传感器系统、数据记录器和其它应用。
其主要特性包括：
• 低电源电压范围：从 3.6V 低至 1.8V
• 超低功耗
– 激活模式 (AM)：
– 所有系统时钟激活：
– 8MHz 时为 290µA/MHz、3.0V、闪存程序执行（典型值）
– 8MHz 时为 150µA/MHz、3.0V、RAM 程序执行（典型值）
– 待机模式 (LPM3)：
– 含晶体的实时时钟 (RTC)、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：
– 2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值）
– 低功耗振荡器 (VLO)、通用计数器、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：
– 3.0V 时为 1.4µA（典型值）
– 关闭模式 (LPM4)：
– 完全 RAM 保持、电源监视器可用、快速唤醒：
– 3.0V 时为 1.1µA（典型值）
– 关断模式 (LPM4.5)：
– 3.0V 时为 0.18µA（典型值）
• 在 3.5µs（典型值）内从待机模式唤醒
• 16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
• 灵活的电源管理系统
– 内置可编程的低压降稳压器 (LDO)
– 电源电压监控、监视和临时限电
• 统一时钟系统
– 针对频率稳定的锁相环 (FLL) 控制环路
– 低功耗低频内部时钟源 (VLO)
– 低频修整内部基准源 (REFO)
– 32kHz 手表晶振 (XT1)
– 高达 32MHz 的高频晶振 (XT2)
• 具有 5 个捕捉/比较寄存器的 16 位定时器TA0，Timer_A
• 具有 3 个捕捉/比较寄存器的 16 位定时器TA1，Timer_A
• 具有 3 个捕捉/比较寄存器的 16 位定时器TA2，Timer_A
• 具有 7 个捕捉/比较影子寄存器的 16 位定时器TB0，Timer_B
• 2 个通用串行通信接口
– USCI_A0 和 USCI_A1 均支持：
– 增强型通用异步收发器 (UART) 支持自动波特率检测
– IrDA 编码和解码
– 同步串行外设接口 (SPI)
– USCI_B0 和 USCI_B1 每个都支持：
– I2C
– 同步串行外设接口 (SPI)
• 全速通用串行总线 (USB)
– 集成的 USB - 物理层 (PHY)
– 集成 3.3V 和 1.8V USB 电源系统
– 集成 USB- 锁相环 (PLL)
– 8 输入和 8 输出端点
• 具有内部基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)（仅限 MSP430F552x）
• 比较器
• 硬件乘法器支持 32 位运算
• 串行板上编程，无需外部编程电压
• 3 通道内部 DMA
• 具有 RTC 特性的基本计时器
• 器件比较 总结了可用的系列产品成员
应用范围
• 模拟和数字传感器系统
• 数据记录器
• 连接到 USB 主机
此外，MSP430F5528IRGCR还具有以下技术参数：
核心处理器：MSP430 CPUXV2
内核规格：16 位
速度：25MHz
连接能力：I2C，IrDA，LINbus，SCI，SPI，UART/USART，USB
外设：欠压检测/复位，DMA，POR，PWM，WDT
I/O 数：47
程序存储容量：128KB（128K x 8）
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：10K x 8
电压 - 供电 (Vcc/Vdd)：1.8V ~ 3.6V
数据转换器：A/D 12x12b
振荡器类型：内部
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
供应商器件封装：64-VQFN（9x9）
