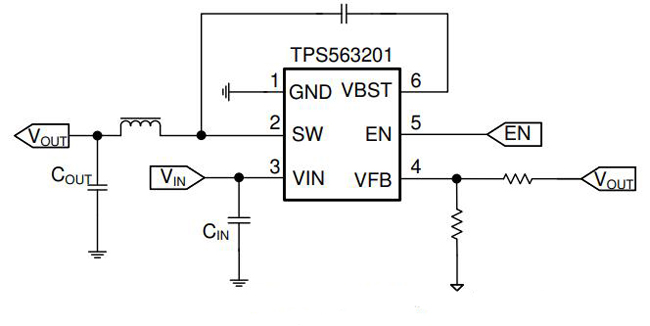

[出售] TI原装芯片 TPS563201DDCR 同步降压转换器
| 参数类别 | 参数项 | 规格值 | 备注 |
|---|---|---|---|
| 输入特性 | 输入电压范围 (VIN) | 3.0V 至 17V | |
| 欠压锁定 (UVLO) | 2.7V (典型开启) / 2.5V (典型关闭) | 滞回电压 0.2V | |
| 输出特性 | 输出电压范围 (VOUT) | 0.8V 至 7.0V | |
| 最大连续输出电流 (IOUT) | 3A | 需满足散热条件 | |
| 参考电压 (VREF) | 0.8V ±1% (25°C) | - | |
| 效率与功耗 | 峰值效率 | 高达 95% | |
| 静态工作电流 (IQ) | 1.2mA (典型值) | VIN = 12V | |
| 关断电流 (ISD) | 1μA (典型值) | VIN = 12V | |
| 开关特性 | 开关频率 | 570kHz (典型值) | 固定频率 PWM |
| 轻载模式 | 脉冲跳跃模式 (PFM) | 优化轻载效率 | |
| 功率管特性 | 高侧 MOSFET 导通电阻 (RDS(on)) | 62mΩ (典型值) | 集成于芯片内部 |
| 低侧 MOSFET 导通电阻 (RDS(on)) | 42mΩ (典型值) | 集成于芯片内部 | |
| 保护功能 | 过流保护 (OCP) | 打嗝模式 (Hiccup Mode) | 自动恢复 |
| 过热关断 (TSD) | 150°C (触发) / 130°C (恢复) | 滞回设计 | |
| 输出短路保护 | 支持 (通过 OCP 实现) | - | |
| 工作环境 | 工作结温范围 (TJ) | -40°C 至 +150°C | - |
| 存储温度范围 | -65°C 至 +150°C | - | |
| 封装信息 | 封装类型 | SOT-23-6 (DDC) | 超紧凑表面贴装 |
| 引脚间距 | 0.95mm | - | |
| 尺寸 (长×宽×高) | 2.9mm × 2.8mm × 1.3mm | - |
