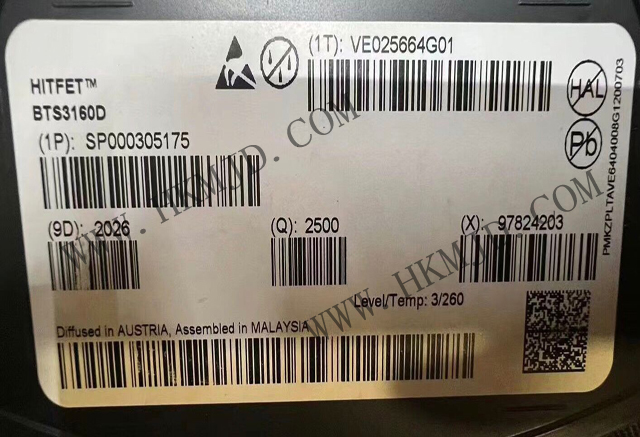

供应 英飞凌 BTS3160D 单通道智能低侧功率开关，带保护功能



深圳市明佳达电子有限公司作为电子元器件分销领域的领先企业，现专业供应Infineon原厂BTS3160D单通道智能低侧功率开关，该产品以其卓越的保护功能和高集成度设计，成为汽车电子、工业控制等领域的理想选择。



BTS3160D产品概述与核心特性

BTS3160D是一款锁存单通道低端电源开关，采用 PG-TO-252-5-13 封装，提供嵌入式保护功能。功率晶体管由一个 N 沟道垂直功率 MOSFET 构建。该器件由智能电源技术控制芯片控制。该BTS3160D器件能够开关各种电阻、电感和电容负载。对于灯负载，必须考虑灯的浪涌电流，即额定电流的 8 到 10 倍。最大浪涌电流必须低于最小短路关断电流。VS 和 IN/Fault 引脚的 ESD 保护与接地有关。



BTS3160D由 VS 引脚供电。该引脚可连接至电池线路。电源电压由欠压锁定电路监控。即使在 3.3 V 输入信号下，栅极驱动单元也能使器件在低欧姆范围内工作。对于 PWM 应用，该BTS3160D器件通过嵌入式边沿整形功能提供平滑的开启和关闭，以减少电磁兼容噪声。过压保护功能用于在负载骤降或电感关断条件下提供保护。如果漏极-源极电压过高，功率 MOSFET 将对其进行限制。即使在无电源的情况下，也可使用该功能。过温保护是为了防止器件因过载和不良冷却条件而过热。



为了减少器件应力，在热关断期间禁用边缘整形。热关断后，BTS3160D器件一直处于关断状态，直到锁存器被 IN-Low 信号复位。在短路等高动态过载条件下，如果达到一定的负载电流，BTS3160D器件将关闭。短路关断是一种锁存功能。设备将一直处于关断状态，直到 IN-Low 信号将锁存器复位。为了减少器件应力，短路关断期间将禁用边沿整形功能。





BTS3160D的关键性能参数：

宽电压工作范围：6V至45V电源电压，适应多种应用场景

高输出电流能力：持续输出电流7.8A，峰值电流可达70A

超低导通电阻：典型值仅8毫欧，显著降低功率损耗

宽温工作范围：-40°C至150°C结温范围，适应严苛环境

逻辑电平输入兼容性：直接支持3.3V或5V微控制器接口，简化系统设计



BTS3160D的核心优势：

热关断锁定保护：当芯片温度超过安全阈值时自动关断并保持锁定状态，防止热失控

固定限流保护：防止过电流损坏器件和负载

过压保护(OVP)：保障系统在电压异常情况下的安全

欠压锁定(UVLO)：确保电源电压不足时系统不误动作

静电放电保护(ESD)：增强器件在装配和使用过程中的可靠性



此外，BTS3160D还具备数字故障信息输出功能，可通过微控制器实时监测开关状态，实现更智能的系统管理和故障诊断。BTS3160D其环保设计符合RoHS标准，且已通过汽车电子委员会(AEC)认证，特别适合汽车电子应用。



BTS3160D的内部结构特点：

智能控制芯片：采用英飞凌先进的智能功率技术，集成了逻辑控制、保护电路和驱动电路

垂直功率MOSFET：低导通电阻设计减少功率损耗，提高能源效率

ESD保护结构：所有敏感节点均内置静电放电保护，提高装配和使用过程中的可靠性



BTS3160D的电气特性详解：

静态电流极低：供电电流仅1.6mA，适合电池供电应用

快速开关特性：优化栅极驱动设计实现快速开关，减少开关损耗

良好线性度：在宽负载范围内保持稳定的开关特性



BTS3160D的保护功能工作机制：

热关断：当结温超过约150°C时触发，器件关闭并进入锁定状态，需要断电复位

限流保护：通过实时监测MOSFET电流，超过阈值时限制栅极电压，将电流控制在安全范围

欠压锁定：监测电源电压，当Vbb低于约6V时禁用输出，防止功率MOSFET不完全导通



BTS3160D的典型应用场景

1. 汽车电子系统

车身控制器：BTS3160D特别适用于内置照明调光控制，可精确管理LED灯组的亮度调节

后雨刷电机驱动：提供稳定的功率开关控制，同时内置保护功能应对电机感性负载带来的挑战

电动车窗控制：可靠驱动车窗电机，集成保护功能防止堵转损坏

座椅加热系统：安全控制加热元件功率，温度保护功能提升系统可靠性



2. 工业自动化

小型电机驱动：BTS3160D适用于传送带、自动门等设备的紧凑型电机控制

电磁阀控制：可靠开关感性负载，内置保护应对反电动势

PLC输出模块：替代传统继电器，提供更快速、更可靠的开关解决方案



3. 消费电子与家电

智能家居设备：如智能插座、家电功率控制模块

电源管理单元：BTS3160D用于需要智能功率分配的系统
