AD4684BCPZ是16位、引脚兼容的双同步采样、高速、低功耗、逐次逼近寄存器（SAR）和模数转换器（ADC），其工作电源电压为3.0 V至3.6 V，AD4684BCPZ的吞吐量为1 MSPS。模拟输入类型是单端输入，并在CS的下降沿进行采样和转换。

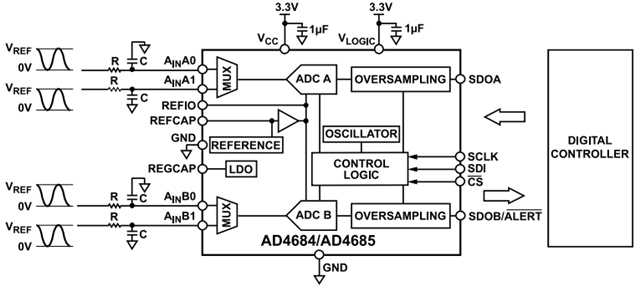

AD4684BCPZ具有片内时序控制器和集成式片内过采样模块，可改善低带宽下的动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 连接。

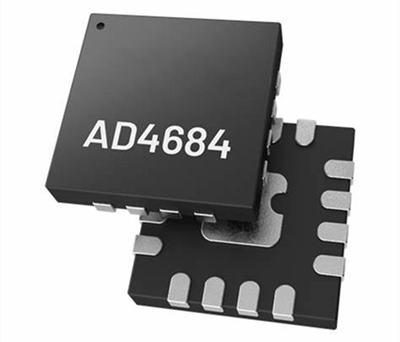

AD4684BCPZ使用单独的逻辑电源，与1.8 V、2.5V和3.3 V接口兼容。AD4684BCPZ采用16引脚、3mm×3mm引线框芯片规模 (LFCSP) 封装，额定工作温度范围是40C至−40°C+125°C 。
此外，AD4684BCPZ的主要特性包括：
16 位双路同步采样 SAR ADC
单端模拟输入
4 通道，采用 2:1 多路复用器
通道时序控制器模式
吞吐速率：1 MSPS
SNR（典型值）
87.5 dB，VREF = 3.3 V（外部）
93 dB，OSR_MODE = 1，OSR = 8，RES = 1，VREF = 2.5 V（内部）
片内过采样功能
INL ±1.5 LSB（典型值）
分辨率提升功能
10 ppm/°C 时内部基准电压源为 2.5 V（最大值）
报警功能
温度范围 −40°C 至 +125°C
16 引脚 3 mm × 3 mm LFCSP
关键参数
位数：16
采样率（每秒）：1M
输入数：4
输入类型：单端
数据接口：串行
配置：MUX-ADC
比率 - S/H:ADC：0：2
A/D 转换器数：2
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：3V ~ 3.6V
电压 - 供电，数字：3V ~ 3.6V
特性：同步采样
工作温度：-40°C ~ 125°C
封装/外壳：16-LFCSP
安装类型：表面贴装型
这些参数使得AD4684BCPZ适用于需要高精度和高速转换的场合，例如数据采集系统、电机控制、声纳系统等。其高采样率和低功耗特性使其在要求严格的工业和科研应用中具有优势。
