AD5683RACPZ-1是一款低功耗、单通道、16位SPI缓冲电压输出数模转换器（DAC）。
关键参数
AD5683RACPZ-1具有以下参数：
位数：16
数模转换器数：1
建立时间：7µs
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：1.8V ~ 5.5V
INL/DNL (LSB)：±8（最大），±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 105°C
器件封装：8-LFCSP-UD（2x2）
安装类型：表面贴装型
概述

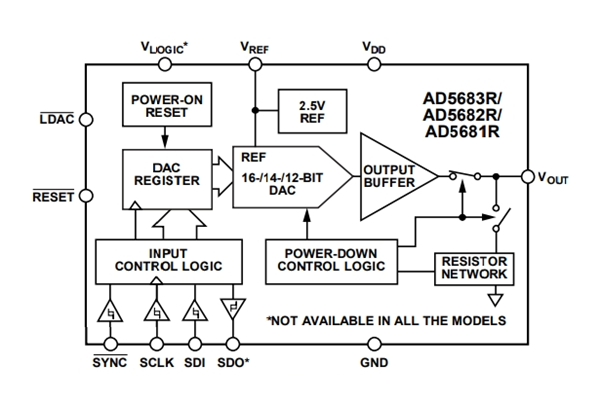

AD5683RACPZ-1器件属于 nanoDAC+® 系列，是低功耗、单通道、16位缓冲电压输出DAC。该器件内置默认使能的2.5 V基准电压源，提供 2ppm/°C漂移。输出范围可以通过编程设置为0 V至VREF 或 0 V 至 2 × VREF。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5683RACPZ-1提供2.00 mm x 2.00 m、8引脚LFCSP封装。
内置上电复位电路可确保DAC寄存器在上电时写入零电平，而内部输出缓冲器在正常模式中进行配置。AD5683RACPZ-1具有关断模式。在关断模式下，器件在5 V时的功耗通常降至2 nA（最大值），并提供软件可选的输出负载。
AD5683RACPZ-1采用一个多功能三线式串行接口，该接口以最高50 MHz的时钟速率工作。有些器件还包括异步 RESET 引脚和 VLOGIC 引脚选项，与1.8 V兼容。
此外，AD5683RACPZ-1具有以下特点：
超小型封装： 2 mm × 2 mm、8引脚LFCSP
高相对精度(INL)：
16位时最大±2 LSB
低漂移2.5 V基准电压源：
2 ppm/°C（典型值）
可选输出电压范围：
2.5 V或5 V
总不可调整误差(TUE)： 0.06% FSR（最大值）
失调误差： ±1.5 mV（最大值）
增益误差： ±0.05% FSR（最大值）
低毛刺： 0.1 nV-sec
高驱动能力： 20 mA
低功耗： 功耗：12 mW (3.3 V)
独立逻辑电源：
1.8 V至5.5 V
宽工作温度范围： -40℃至+105℃
鲁棒的4 kV HBM ESD保护
应用领域
AD5683RACPZ-1适用于以下应用领域：
过程控制
数据采集系统
数字增益和失调电压调整
可编程电压源
