AD5541ABCPZ-500数模转换器适用于需要高精度、低功耗和快速转换时间的各种终端系统，特别适合于需要单电源供电的应用场景。
一、概述

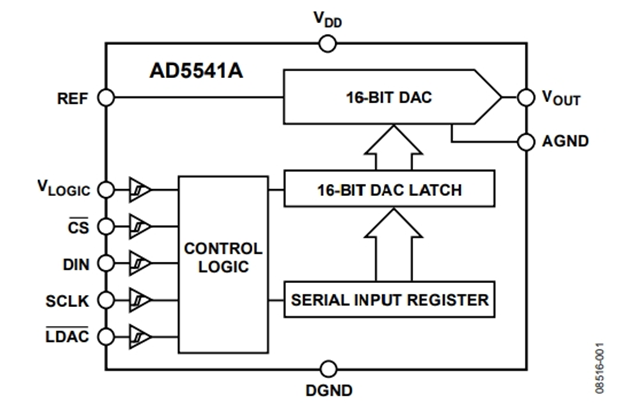

AD5541ABCPZ-500是一款单通道、16位、串行输入、无缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。
该DAC输出范围为0 V至VREF，保证单调性，提供±1 LSB INL精度（16位），无需调整，额定温度范围为−40°C至+125°C。此外，AD5541ABCPZ-500提供无缓冲输出，实现了1 μs建立时间、低功耗和低失调误差等特性。它提供11.8 nV/√Hz的低噪声性能和低毛刺，适合多种终端系统使用。
AD5541ABCPZ-500采用多功能三线式接口，并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。
二、主要特性
AD5541ABCPZ-500具有以下主要特性：
16位分辨率
噪声频谱密度：11.8 nV/√Hz
建立时间：1 μs
毛刺能量：1.1 nV-s
温度漂移：0.05 ppm/°C
5 kV HBM ESD额定值
3 V电源时，功耗为0.375 mW
2.7 V至5.5 V单电源供电
硬件CS和LDAC功能
50 MHz SPI/QSPI/MICROWIRE/DSP兼容接口
上电复位可将DAC输出清零至零电平
提供3 mm × 3 mm、8/10引脚LFCSP和10引脚MSOP封装
三、典型应用
AD5541ABCPZ-500数模转换器适用于需要高精度、低功耗和快速转换时间的各种终端系统，包括：
自动测试设备
精密源测量仪器
数据采集系统
医疗仪器
航空航天仪器仪表
通信基础设施设备
工业控制
四、性能参数
AD5541ABCPZ-500还具有以下参数：
位数：16
数模转换器数：1
建立时间：1µs（典型值）
输出类型：Voltage - Unbuffered
差分输出：无
数据接口：SPI，DSP
参考类型：外部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.5，±0.5
架构：R-2R
工作温度：-40°C ~ 125°C
器件封装：10-LFCSP-WD（3x3）
安装类型：表面贴装型
